樓主  發表于: 2011-12-08 15:58
我想用西門子224XP DC24/DC24/DC24的PLC控制三菱MR-J3的伺服，但是西門子PLC輸出的脈沖是高電平，
三菱MR-J3的伺服接收是低電平，請問怎么連接��？
jiangluxiang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jiangluxiang的 主題 / 回貼
1樓  發表于: 2011-12-08 19:08
中間加個繼電器不就行了
xiaoyan88
級別: 網絡(luò )英雄
精華主題: 1 篇
發帖數量: 433 個
工控威望: 6840 點
下載積分: 4532 分
在線時間: 497(小時)
注冊時間: 2009-01-06
最后登錄: 2024-11-30
查看xiaoyan88的 主題 / 回貼
2樓  發表于: 2011-12-08 19:26
加個繼電器 有脈沖過去嗎
xiaoyan88
級別: 網絡(luò )英雄
精華主題: 1 篇
發帖數量: 433 個
工控威望: 6840 點
下載積分: 4532 分
在線時間: 497(小時)
注冊時間: 2009-01-06
最后登錄: 2024-11-30
查看xiaoyan88的 主題 / 回貼
3樓  發表于: 2011-12-08 19:28
和三菱的相反過來
myww20
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看myww20的 主題 / 回貼
4樓  發表于: 2011-12-08 22:26
請問怎么連接啊
bincrb
級別: 略有小成
精華主題: 0
發帖數量: 58 個
工控威望: 202 點
下載積分: 489 分
在線時間: 8(小時)
注冊時間: 2009-03-13
最后登錄: 2022-05-23
查看bincrb的 主題 / 回貼
5樓  發表于: 2011-12-09 00:18
加個光耦，改為低電平
jetfondy
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的 主題 / 回貼
6樓  發表于: 2011-12-09 10:53
用晶體管接成一個反相器來進行匹配。
wwcwwc
級別: VIP會(huì )員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-07
查看wwcwwc的 主題 / 回貼
7樓  發表于: 2011-12-09 11:39
樓主好像在西門子論壇上也發了同樣的貼，那里我不能把圖片給發上來。

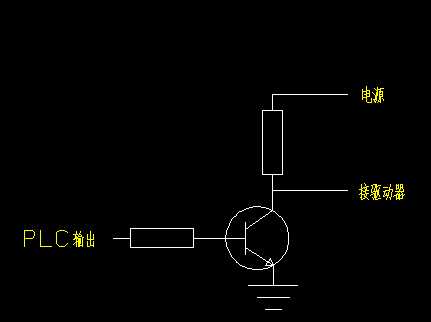

如果是這樣，需要在中間加一個射極跟隨器。其中電阻阻值需要看你的供電電壓，如果是24V電源，則電阻選擇10K左右。
andy_zy
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 257 點
下載積分: 616 分
在線時間: 42(小時)
注冊時間: 2009-03-20
最后登錄: 2012-09-13
查看andy_zy的 主題 / 回貼
8樓  發表于: 2011-12-26 21:14
引用
引用第7樓wwcwwc于2011-12-09 11:39發表的  :
樓主好像在西門子論壇上也發了同樣的貼，那里我不能把圖片給發上來。
如果是這樣，需要在中間加一個射極跟隨器。其中電阻阻值需要看你的供電電壓，如果是24V電源，則電阻選擇10K左右。 [attachment=75850]


不知道這個有用嗎，我現在用安川伺服遇到同樣的問題，安川的技術告訴我“直接反過來接，本來7腳接+24V，8腳接脈沖，改成7腳接脈沖，8腳接com，”我不知道他這樣說的對不對，同時西門子的技術告訴我沒辦法實現。

我自己網上查，說伺服驅動內部是雙向光耦的話，可以不用區分正負，那這樣的話是不是不論是PNP還是NPN都可以按照原來那種7腳接+24V，8腳接脈沖的方法來接呢


我現在很迷茫，求解
工控電工
級別: 略有小成
精華主題: 0
發帖數量: 88 個
工控威望: 223 點
下載積分: 843 分
在線時間: 71(小時)
注冊時間: 2008-01-21
最后登錄: 2023-04-27
查看工控電工的 主題 / 回貼
9樓  發表于: 2012-01-01 18:57
加個光耦，改為低電平
xcaq123
工業自動化
級別: 略有小成
精華主題: 0
發帖數量: 243 個
工控威望: 431 點
下載積分: 9877 分
在線時間: 344(小時)
注冊時間: 2009-03-06
最后登錄: 2025-07-02
查看xcaq123的 主題 / 回貼
10樓  發表于: 2012-01-07 08:43
7腳接脈沖，8腳接com可以的QQ:1759372655
xiangxiaohan
級別: 略有小成
精華主題: 0
發帖數量: 89 個
工控威望: 250 點
下載積分: 596 分
在線時間: 53(小時)
注冊時間: 2009-10-06
最后登錄: 2025-07-10
查看xiangxiaohan的 主題 / 回貼
11樓  發表于: 2012-02-01 13:32
7樓的兄弟做的是對的，可以參考向曉漢的《西門子PLC高級應用實例精解》，那里有程序和接法。當然如果用S7-200PSI則直接連接
