zhaoleizhang
級別: *
![]() |

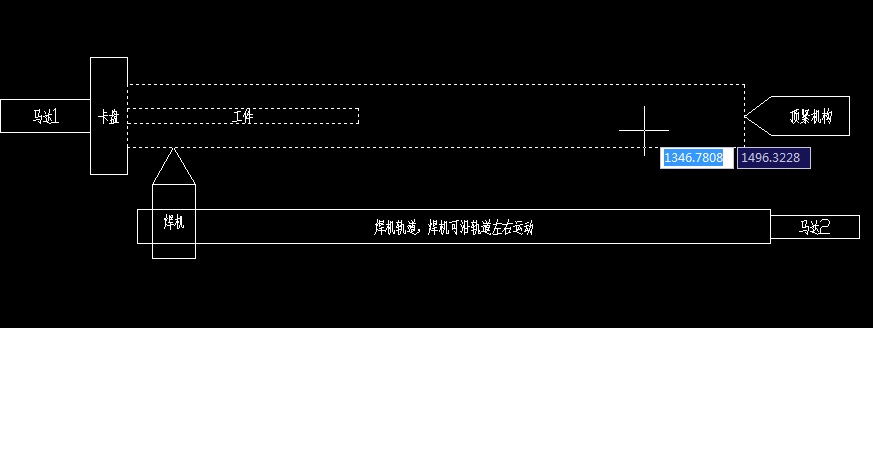

設備控制示意圖 ![]() 手動要求 1.開關打到手動模式,電機1手動按鈕可以點動電機轉動; 2.開關打到手動模式,焊機手動按鈕可以點動焊機焊接; 3.開關打到手動模式1,1+2; 4.開關打到手動模式,點動電機2按鈕焊機可以左右移動; 5.手動模式急停開關可以使用; 6.開關打到手動2模式,2+4; 自動要求 1.點動自動1按鈕馬達1自動運轉、焊機自動開始焊接; 2.急停按鈕可以使用; 3.馬達1轉一周的時間由撥碼開關控制,撥碼開關時間可以調整; 4.馬達1轉一周的位置是否到達由接近開關來控制; 5.點擊馬達復位按鈕馬達1自動回原點(即開始焊接的初始位置); 6.點擊自動2按鈕馬達2自動運轉,焊機自動焊接開始,到達傳感器位置自動停止, 并自動復位到初始位置; |
---|---|
|
jonnyhsieh
系統整合
級別: VIP會(huì )員
![]() |
建議焊接機構在上方,避免焊接時,鐵屑噴出至焊頭及焊接機構. 用伺服馬達,找兩軸可以直線補間之控制器. 焊道才會(huì )寬度一致. |
---|---|
|
majianfeng
相信自己
級別: 略有小成
![]() |
我建議你采用步進電機,因為步進電機和驅動器一套才2000左右,金壇四海電機造的還可以。不過前面的減速頭一定要選的合理,因為如果減速比太大,你的工作效率很低的。那你因為脈沖的最高頻率是受限制的,想提速就很麻煩了。加快脈沖會(huì )導致嚴重的丟部現象,電機看起來像堵轉噪音很大,發熱很大。個人的建議:上部的旋轉電機最好可以調速(變頻或速度控制器要看你的負載情況),下部電機用步進電機,如果可能最好用個維綸的觸摸屏M6070i(1500左右),那樣就不用撥碼開關了,因為如果撥碼開關壞了你的工件就廢了。還有帶焊機的步進電機驅動的絲桿上要加簧式護套()防止焊渣掉入。等你最后試機的時候你就可以多方調整來達到焊接的最佳狀態。 樓主留言:請問用步進電機和控制器的話,PLC選用FX1N能達到控制效果嗎??? [ 此帖被majianfeng在2010-06-23 09:07重新編輯 ] |
|
---|---|---|
|
zhaoleizhang
級別: *
![]() |
請問用步進電機和控制器的話,PLC選用FX1N能達到控制效果嗎??? |
---|---|
|
